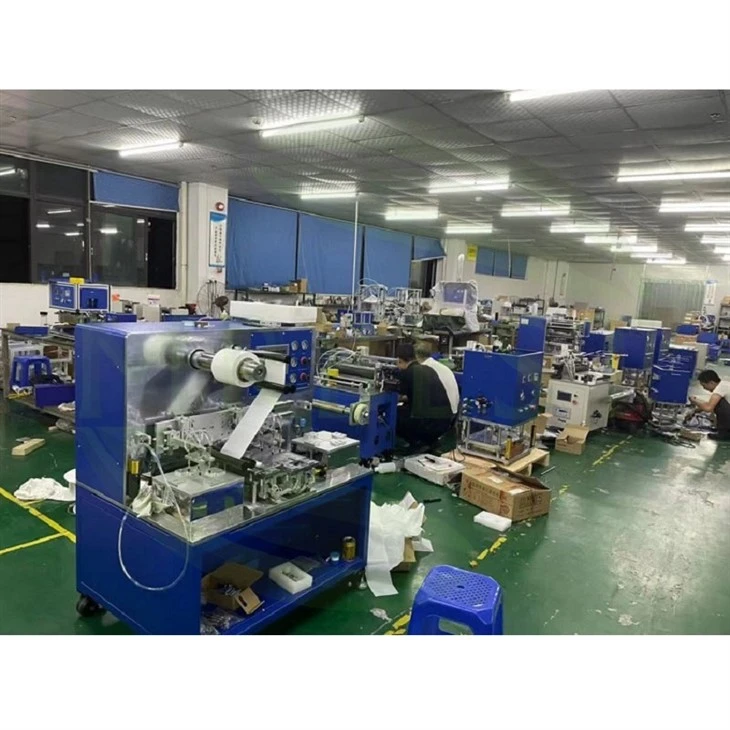

Pouch hujayra elektrodi uchun qatlamni yig'ish mashinasi tomonidan yarim avtomatik qatlam
Model: MR-BDP200-C
Mahsulot taqdimoti
U asosan lityum batareyaning musbat, salbiy elektrod va diafragmaning Z shaklidagi laminatsiyalarini yig'ish uchun ishlatiladi.
Qurilma qo'lda yuklashni, keyingi qutb bo'lagi holatini to'g'rilashni va laminatsiya jarayonini to'liq avtomatik ravishda amalga oshiradi va yuqori laminatsiya samaradorligi va yuqori stacking aniqligi xususiyatlariga ega. Qurilma stack up uchun mo'ljallangan bo'lishi mumkin200 * 200 mm batareyalar.Laminatsiyalangan lityum-ion batareyalarni ishlab chiqish va namuna tayyorlash uchun juda mos keladigan moslamalarni sozlash orqali turli o'lchamlarni amalga oshirish mumkin. Qurilma bitta konsol konstruktsiyasi dizaynini qabul qiladi va lasan izolyatsiyalash membranasi doimiy kuchlanishni avtomatik ravishda boshqaradi va vosita zigzag laminatsiyasini amalga oshirish uchun diafragmani chapga va o'ngga siljitadi.
Asosiy xususiyatlar
* Laminatsiyalar soni oldindan o'rnatilgan sozlamalarga muvofiq avtomatik ravishda boshqarilishi mumkin;
* Moslik dizaynini qabul qiling, batareya hajmini o'zgartirish joylashishni aniqlash moslamasini sozlash orqali amalga oshirilishi mumkin va sozlash diapazoni katta;
*PLC nazorati, HMI ishlashi, ishlatish va saqlash oson;
* Qutb qismini qo'lda yuklash, avtomatik joylashishni aniqlash, robotni avtomatik so'rish, avtomatik stacking;
* Diafragma majburan boshqariladi va qutb qismi yuqori laminatsiya aniqligini ta'minlash uchun mexanik ravishda joylashtirilgan;
Texnik spetsifikatsiyalar
|
Model |
Yarim avtomatik stacking mashinasi MR-BDP200-C |
|
Stacking turi |
Z turi |
|
Ishlash usuli |
Qo'lda oziqlantirish, robot qo'li stacking materialini oladi, avtomatik to'liq ajratuvchi, Avtomatik og'ish tuzatish va doimiy kuchlanish nazorati |
|
Stacking aniqligi |
Bir xillik ±0,3 mm dan kam yoki unga teng |
|
Stacking diapazoni |
BatareyaMin. L36mm *W36mm, Maks. L200mm*W200mm (tabni o'z ichiga oladi) |
|
Stacking qalinligi |
Maksimal 30 mm |
|
Stacking qatlami |
Maksimal 500, sozlanishi mumkin |
|
Ajratuvchi rolik diametri |
Maksimal ph 250 mm |
|
Ajratuvchi yadro diametri |
Havo mili qisqichi bilan 3" rulonli yadro |
|
Quvvatlantirish manbai |
Bir fazali AC220V±10 foiz (110V AC moslashtirilgan), 50HZ/60HZ |
|
Quvvat |
0.6KVt |
|
Siqilgan havo manbai |
0.5-0,8MPa |
|
Uskunaning o'lchami |
L1000 * W780 * H1050mm |
|
Qadoqlash hajmi |
L1200 * W1180 * H1300mm |
|
Uskunaning og'irligi |
285 kg |
|
Brutto vazni |
356 kg |
|
Izoh |
Harorat 25±3 daraja, namlik 30-90RH, tebranish va elektromagnit parazitlardan foydalanishni tavsiya eting Rolikli separator avtomatik servo doimiy kuchlanish nazorati Separator avtomatik fotoelektrik tuzatishni boshqarish |
